有一些朋友对电动车充电桩内部结构的电路接线挺关心的，在这里，叮叮给大家展示下叮叮充电桩的内部结构电路接线图，让关心这方面的朋友，有一个清楚的认识。

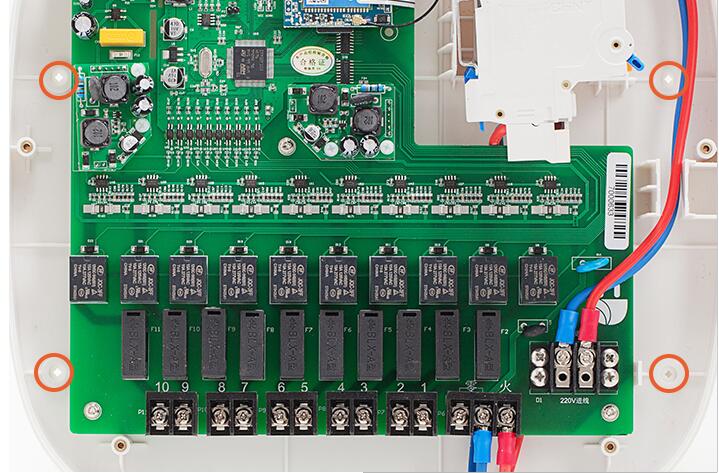

根据充电桩背面的螺丝孔在安装处留眼并打入膨胀螺丝；

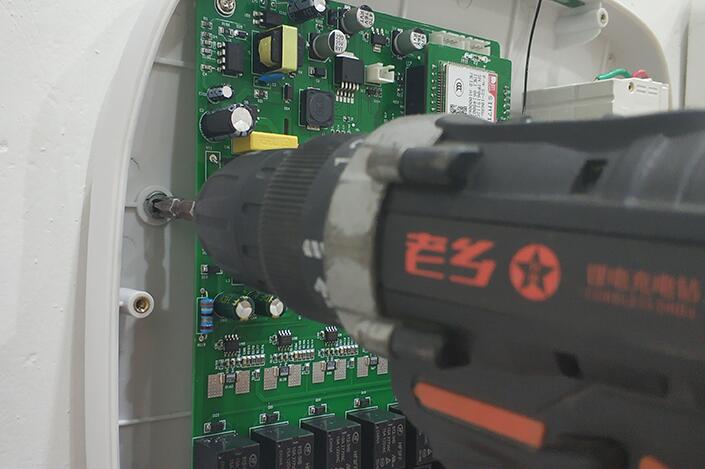

把充电桩用螺丝固定；

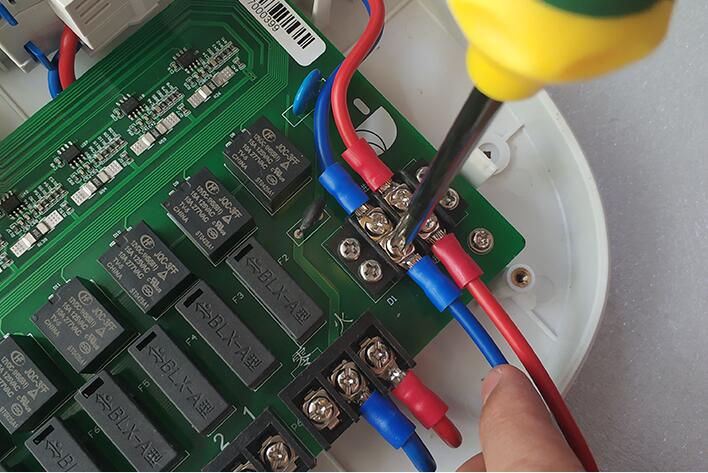

输入电源按左零右火接入对应的接线端子处；

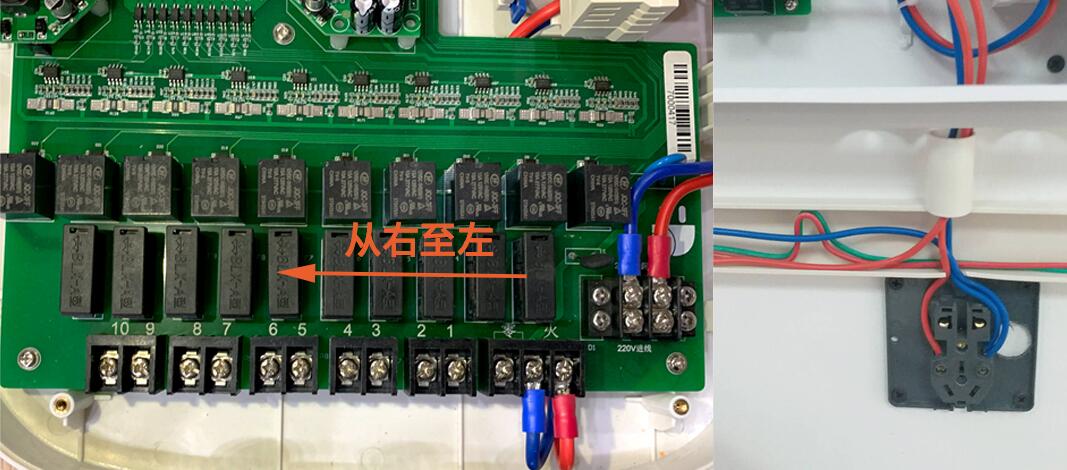

依次连接插座火线，充电桩r从右至左为1-10号插座火线接口；

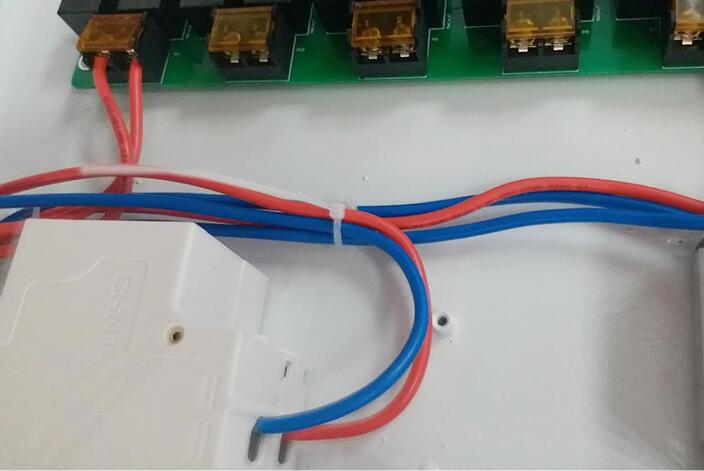

整理线束
